　　介紹污绿巨人APP下载劇場绿巨人软件视频入口係統工程概述，擴聲係統的功能定位、特性指標，並具體給出了绿巨人软件视频入口係統的設備配置和內通係統，以及測試結果和評價。

　　一、污绿巨人APP下载绿巨人软件视频入口工程概述

　　污绿巨人APP下载建築層數地上八層、地下一層(局部地下二層)，包括1527座劇場、386座小劇場、地下車庫和附屬配套用房等，總體結構見圖1～圖5。為突出其主體位置，降低施工難度和成本，將±0標高抬高7 m，自然地麵為118 m，因此±0標高為125 m，±0以上高56 m，±0以下高15 m(主要為停車場)。

　　劇場觀眾廳長29 m，其中二層樓座後牆向後延伸3.45 m三層樓座後牆向後延伸5.14 m;寬20.4 m-31 m;平均高約16 m。舞台開口：18 m×12 m，舞台台麵高度比排觀眾席高1 m。一層眺台開口高4.3 m，深3.9 m，高深比為1：0.9，完全符合並優於規範要求的1：1.2;二層眺台開口高3.8 m，深5.5 m，高深比為1：1.4。台口側牆設兩道耳光；天花設兩道麵光天橋，一道追光。

　　二、劇場擴聲係統功能定位及特性指標

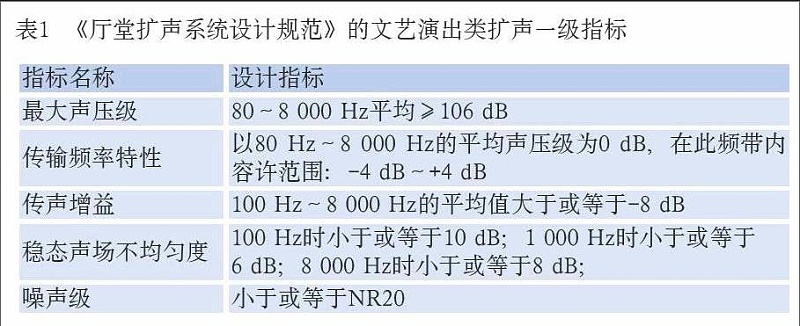

　　劇場是一個以歌劇、戲劇、會議、音樂、通俗音樂演出活動的場所，擴聲係統應重點滿足歌劇、舞劇、戲劇(含話劇)大型綜藝晚會的演出，以及政府會議或會議擴聲要求，並能兼顧交響音樂會和電台、電視台的現場直播。為適應不同類型的演出，現場擴聲係統聲學特性指標按GB/T50371-2006《廳堂擴聲係統設計規範》 中規定的文藝演出類擴聲一指標設計，見表1。

　　三、劇場擴聲係統的設計要點及安裝實現

　　1、設計要點

　　工程的擴聲係統定位要求是科學、先進、實用、符合國情並與接軌，便於、國內大型文藝團體的演出使用。選用的揚聲器係統 、調音台、係統網絡傳輸、音源、多軌錄音係統、效果器、傳聲器、線材、接插件等等，應充分地考慮到、國內的通用性，係統的應用應達到先進國內一流水平，並便於互換、維護、保養;係統的信號傳輸及接口、係統檢測、監控、維護要立足於實用，符合劇場的實際環境和使用要求，係統必須安全可靠，而且有良好的擴展性和兼容性，以便和第三方設備溝通。在係統的構建和深化設計時，著重從以下幾個方麵考慮。

　　(1)先進性

　　劇場擴聲係統的先進性主要體現音頻信號的數字化、網絡化傳輸、分配與集中控製技術。係統配置兩套獨立的控製係統：一套由數字調音台控製，作為固定安裝;一套設計為模擬接口和模擬路由，由模擬調音台控製。兩套係統分別基於數字光纖傳輸網絡和模擬線路傳輸，光纖傳輸網絡遍布在劇場的每一個位置，包括舞台、樂池、聲控室、功放室、觀眾廳、排練廳等等，負責擴聲係統的音頻信號及其控製信號的傳輸、分配與轉播。調音師可以根據自己的使用習慣選用，方便地將模擬台接人係統中，加入模擬台還可互為備份，也可以共同操作，各自擔負不同的功能。揚聲器係統的控製聲場能力與功率放大器的遠程監測技術等，使整個係統既要有靈活的係統控製又要有較好的聲場覆蓋，在滿足現場音質的前提下，充分滿足現場擴聲聲壓、聲場不均勻度要求，並避免回授的發生。

　　(2)安全、可靠性

　　基於現場演出的實時性特點，要求劇場擴聲係統的主要設備與信號流程充分考慮部件及路由的冗餘、安全及自動備份。整個擴聲係統除控製信號外，所有音頻線路要求的信號流程均采用了光纖和數字格式連接和傳輸，以保證整體音頻係統信號高質量的要求。整個光纖傳輸網絡的光纖、光纖接口、控製模塊、路由器及所有設備的供電器均采用冗餘備份或支持熱插拔。在配接揚聲器係統時采用功率放大器每一輸出通道配接單隻揚聲器係統的原則。劇場的音頻設備、連接器件及電源供應設備均滿足安全性要求，進口設備均有CE、UL等主要電氣安全標準認證，國產設備有3C認證。

　　(3)通用及可擴展性

　　配置的各種音頻設備在滿足係統配置的技術要求下，兼顧通用性，便於係統今後的擴展和擴容。

　　2、劇場擴聲係統配置和安裝

　　擴聲部分主要由揚聲器係統、功率放大器和揚聲器處理器等構成;信號控製部分主要由調音台和係統處理、網絡傳輸係統、傳聲器拾音係統、音源、周邊係統及多軌現場原始信號記錄等構成。

　　(1)劇場設置有擴聲機房中的主擴調音位、現場調音位、舞台擴聲(返送)調音位，既能獨立使用也能配合使用，可以滿足各種大型節目的現場擴聲以及可能的電視轉播、錄製不同需求。流動調音台采用數字調音台，用於現場調音。備份調音台采用模擬調音台，包含：40路傳聲器輸入，8路線路輸入，8編組輸出、8路VCA、10路輔助輸出、8×8矩陣輸出。同時，3台調音台可互為冗餘備份及信號交互。為滿足模擬調音係統的使用，3個調音位還預留有模擬調音台使用的接口。網絡音頻接口基站分別設置於舞台上場門的信號交換機房、聲控室、舞台擴聲(返送)調音位、轉播車位。擴聲係統的數字調音台與信號傳輸實現路由的冗餘及自動備份。

　　(2)由於劇場需實現歌劇、戲劇、會議、音樂、通俗音樂的多種功能，根據當前國內外新建污绿巨人APP下载的使用情況，主擴聲係統有主揚聲器係統，補聲揚聲器係統和效果聲揚聲器組成。舞台內揚聲器係統采用固定安裝和流動返送相結合的方案。主揚聲器係統分左、中、右三路，分別置於舞台口上方和舞台口左右兩側，三組分別覆蓋整個觀眾席。中央聲道采用6隻全頻揚聲器係統(3隻遠投、3隻近投)和6隻超低頻揚聲器係統;左、右聲道分別采用6隻全頻揚聲器係統(2隻遠投、4隻近投)、2隻低頻揚聲器係統、1隻超低頻揚聲器係統和1隻拉相位全頻揚聲器係統。台唇補聲揚聲器采用5隻小揚聲器，設置在樂池欄杆內。樂池揚聲器采用5隻小揚聲器。由於耳光室伸出的遮擋，觀眾席補聲采用了6隻揚聲器係統(左右各3隻)。效果聲揚聲器共36隻揚聲器，其中池座16隻、二層樓座12隻、三層樓座8隻。天花效果揚聲器共3組，每組布置4隻全頻揚聲器和1隻低頻揚聲器。舞台設置8隻流動布置的地板返送揚聲器係統，需要時可放置在舞台前部。舞台擴聲采用8隻全頻揚聲器係統，其中6隻布置在主舞台(放置在假台口背後的鋼架上)，2隻布置在後舞台。舞台效果聲采用8隻全頻揚聲器係統。

　　(3)在舞台上、下場台口分別設置了流動的返送調音台接口、信號接口。

　　(4)在一層池座觀眾席設置現場調音位，上下場門也設置調音位。

　　(5)係統分別設置了觀眾廳效果聲(包含天花效果聲揚聲器)和舞台效果聲揚聲器係統，均采用固定安裝方式。

　　(6)係統中設計了一套流動線陣列揚聲器係統 ，在舞台兩側設有接口，流動係統可隨時接入主擴聲係統，也可以作為小劇場及其他流動係統使用。

　　(7)擴聲機房設有監控係統，對功率放大器、擴聲通道信號處理器主要設備進行監控，即時了解設備工作狀態。

　　四、監控內通係統

　　劇場舞台監督、視頻監控係統包括各工位及技術用房的演出監視攝像、視頻分配及顯示係統。內部通信及廣播係統包括各工位及技術用房的內部通信係統及催場廣播係統，信號提示燈係統。

　　五、測試結果和評價

　　傳輸頻率特性用電輸入法測量，全頻帶粉紅噪聲儀信號接入擴聲係統，傳聲增益測試聲源與傳聲器間距為0.5 m。由於觀眾廳對稱，所以隻測一半。池座選測9個測點，樓座選測6個測點，共15個測點，部分參量適當減少測點。測點距離地麵高度均為1.2 m，測量在中午11：00-13：00時段進行，現場溫度20.2℃，相對濕度61.5%。測試結果見表2。

　　測試結果反映，頻率響應方麵非常平滑，各個頻段電平均衡，還原真實，此係統具有非常大的動態裕量和儲備功率。在這個劇場，無論演出流行音樂、搖滾，還是話劇、歌劇，相信使用這套音頻係統，對調音師、演員或觀眾都會是種享受。
